Kubernetes 클러스터 개요

Kubernetes 클러스터 구성 종류

Kubernetes를 구성하는 방법은 여러가지가 있다.

클라우드 플랫폼을 사용한 구성 - AWS(EKS), GCP(Kubernetes Engine)
로컬 구성 - kubeadm

온프레미스 환경에서 쿠버네티스 클러스터를 구성하기 위해 kubeadm을 사용하여 구축한다.

Kubernetes 클러스터 구성요소

Master Node 구성 요소
- API-Server - 명령 전달
- ETCD - Key:Value로 이루어진 데이터 집합소, 파드의 상태를 비롯한 모든 정보 저장
- Controller - Pod가 정상적으로 동작하는지 제어
- Scheduler - Pod를 어떤 Node에 배치할 지 결정
Worker Node 구성 요소
- Kubelet - 중간 관리자 역할 수행
- Kube-proxy - Pod Network 구성

API-Server는 멱등성을 보장한다. 만약 Nginx 라는 이름의 Pod를 배치하는 요청을 받은 경우 API-Server는 ETCD의 정보를 확인하고, Pod가 존재한다면, 별다른 행위를 하지 않고, ETCD로 부터 Nginx라는 Pod가 없다고 반환 받는다면 Controller에 Pod를 생성하라고 명령한다. 그러면 Controller는 Pod를 생성함과 동시에 API에게 생성 했다고 알리고, API-Server는 Scheduler에게 Pod를 배치하라고 명령한다.

Scheduler는 Pod를 배치 할 적절한 Node를 찾게 되면 해당 Worker Node의 Kubelet에게 Pod를 배치하라고 명령하고, Pod를 배치하게 된다.

Kubelet은 자신의 노드에 배치 된 Pod의 상태를 모니터링 한다, 만약 Pod가 죽으면 Kubelet은 API-Server에게 알리고, API-Server는 Controller → Scheduler에 Pod 배치를 명령하여 새로운 Pod를 배치하도록 해준다.

Kubernetes 클러스터 구성

목표

Master Node(Control Plane) 1대, Worker Node 2대로 구성 된 Kubernetes클러스터 구축하기
Nginx 이미지를 사용하여 Pod를 배포하여 웹 서비스 구성하기

구성 환경

Infra : On-Premise(Vmware)
Network : Local(192.168.0.0/24)
OS : Ubuntu Server 20.04.5 3대
Compute Resource :
- CPU : 4 Core
- RAM : 4 GB
Host별 IP, 고유 Hostname 설정 후 상호간 통신이 가능해야 함

Master, Worker Node 공통 구성

Master, Worker1, Worker2 노드에 동일하게 아래 명령을 통해 패키지 설치 및 구성을 진행한다. Kubernetes 컨테이너 엔진은 Docker를 사용한다.

Swap Memory 비활성화

sudo swapoff /swap.img
sudo sed -i -e '/swap.img/d' /etc/fstab

Docker Engine 설치

curl -fsSL https://get.docker.com -o get-docker.sh
sudo sh get-docker.sh
systemctl restart docker
systemctl enable docker

Container Runtime 설치

Kubernetes는 1.24 이후 Docker 컨테이너 런타임의 기본 지원을 종료하였기 때문에 cri-docker를 추가 설치하여 Docker와 Kubernetes를 연결해야 한다.

git clone https://github.com/Mirantis/cri-dockerd.git
wget https://storage.googleapis.com/golang/getgo/installer_linux
chmod +x ./installer_linux
./installer_linux
source ~/.bash_profile
cd cri-dockerd
mkdir bin
go build -o bin/cri-dockerd
mkdir -p /usr/local/bin
install -o root -g root -m 0755 bin/cri-dockerd /usr/local/bin/cri-dockerd
cp -a packaging/systemd/* /etc/systemd/system
sed -i -e 's,/usr/bin/cri-dockerd,/usr/local/bin/cri-dockerd,' /etc/systemd/system/cri-docker.service
systemctl daemon-reload
systemctl enable cri-docker.service
systemctl enable --now cri-docker.socket
sudo systemctl restart docker && sudo systemctl restart cri-docker
sudo systemctl status cri-docker.socket --no-pager

# Docker Cgroup 변경.
cat <<EOF | sudo tee /etc/docker/daemon.json
{
  "exec-opts": ["native.cgroupdriver=systemd"],
  "log-driver": "json-file",
  "log-opts": {
    "max-size": "100m"
  },
  "storage-driver": "overlay2"
}
EOF

Kernel Forwarding, kube-proxy 설정

cat <<EOF | sudo tee /etc/modules-load.d/k8s.conf
br_netfilter
EOF

# iptable이 오버레이 네트워크의 트래픽을 허용하도록 설정.
cat <<EOF | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF

kubelet, kubeadm, kubectl 설치

sudo apt-get update
sudo apt-get install -y apt-transport-https ca-certificates curl
sudo curl -fsSL https://dl.k8s.io/apt/doc/apt-key.gpg | sudo gpg --dearmor -o /etc/apt/keyrings/kubernetes-archive-keyring.gpg
echo "deb [signed-by=/etc/apt/keyrings/kubernetes-archive-keyring.gpg] https://apt.kubernetes.io/ kubernetes-xenial main" | sudo tee /etc/apt/sources.list.d/kubernetes.list
sudo apt-get update
sudo apt-get install -y kubelet kubeadm kubectl

# 해당 버전으로 고정
sudo apt-mark hold kubelet kubeadm kubectl

Master Node 구성

클러스터 생성 시 필요한 이미지 Pull

sudo kubeadm config images pull --cri-socket unix:///run/cri-dockerd.sock

Cluster 생성

sudo kubeadm init --pod-network-cidr=10.10.0.0/16 --apiserver-advertise-address={master-ip} --cri-socket /var/run/cri-dockerd.sock

워커 노드의 Join을 위해 명령어를 복사 해 둔다.

kubeadm join {master-ip}:6443 --token a23v07.704hxxkjfv476512 \
    --discovery-token-ca-cert-hash sha256:92d4a0816e765538a9fc3d0e22f5b775bd1786952ae196ce6e2c991fc8ff79e9 \
        --cri-socket /var/run/cri-dockerd.sock

kubeadm 을 root 처럼 사용하기 위한 추가 설정

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

Worker Node 구성

Master Node의 클러스터에 Join하기 위해 위 Join 명령어를 Worker Node에서 실행한다. docker 엔진을 사용했기 때문에, --cri-socket 옵션을 사용해야 한다.

kubeadm join {master-ip}:6443 --token a23v07.704hxxkjfv476512 \
    --discovery-token-ca-cert-hash sha256:92d4a0816e765538a9fc3d0e22f5b775bd1786952ae196ce6e2c991fc8ff79e9 \
        --cri-socket /var/run/cri-dockerd.sock

CNI 구성

CNI(Container Network Interface)는 컨테이너 네트워크를 구성하기 위한 플러그인이다. weavenet, calico 등의 오픈소스 플러그인이 존재하는데 caclico라는 CNI를 사용하여 구성한다. 이 작업은 Master Node에서 진행해야 한다.

Calico 패키지 설치

kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.25.0/manifests/tigera-operator.yaml

CNI Network 정의

Master Node에서 클러스터 생성(kubeadm init)할 때 pod network의 범위를 10.10.0.0/16으로 지정했기 때문에, Calico의 custom-resources.yaml 파일을 다운로드 하고 Pod Network 설정을 변경한 후 배포한다.

curl https://raw.githubusercontent.com/projectcalico/calico/v3.25.0/manifests/custom-resources.yaml -O
sed -i -e 's?192.168.0.0/16?10.10.0.0/16?g' custom-resources.yaml
kubectl apply -f calico.yaml

Node 상태 확인하기

kubectl get node 명령을 통해 Kubernetes 클러스터 구축이 완료됐는지 확인한다.

NAME      STATUS   ROLES           AGE   VERSION
master    Ready    control-plane   55m   v1.26.1
worker1   Ready    <none>          42m   v1.26.1
worker2   Ready    <none>          42m   v1.26.1

Pod 배포하기

Pod 배포

간단한 명령어를 사용하여 Nginx 이미지를 사용하여 Pod를 배포 한다.

kubectl run web --image=nginx

아래 명령어를 사용해 Pod가 정상적으로 배포된 것을 확인할 수 있다.

kubectl get pod

NAME   READY   STATUS    RESTARTS   AGE
web    1/1     Running   0          80s

Service 배포

Pod에 있는 nginx에 접근하기 위해 expose 명령어로 노출시킨다.(Service NodePort 생성)

kubectl expose pod web --name=web-svc --type=NodePort --port=80 --target-port=80

아래 명령어를 사용해 노출된 NodePort번호를 확인하고, 해당 Port로 웹 브라우저를 통해 접근한다.

kubectl get svc

NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
web-svc      NodePort    10.101.179.53   <none>        80:32215/TCP   88s

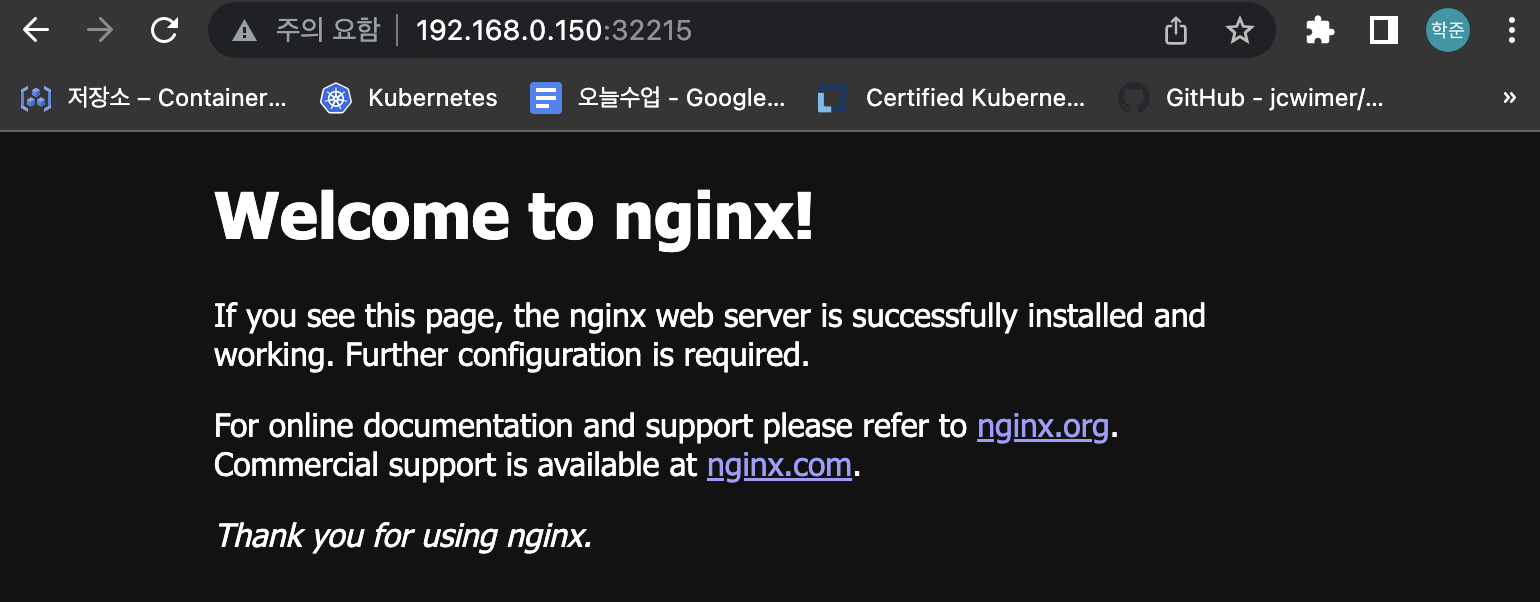

웹 브라우저 접속 확인
